| Luogo di origine: | Cina |
| Marca: | Xinland |
| Numero di modello: | 120w |

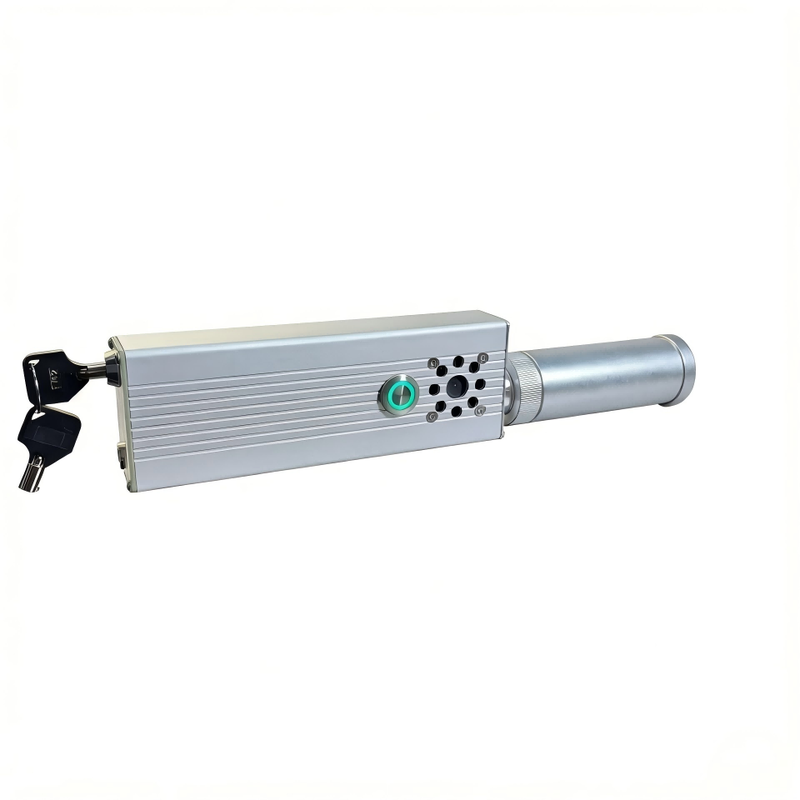

Progettato per applicazioni in cui la portabilità, il monitoraggio del sistema e la flessibilità ottica sono ugualmente importanti, questo sistema laser da 120 W a 915 nm combina una sorgente Raycus ad alta potenza con un involucro ultracompatto in lega di alluminio.
L'unità principale misura circa 160 × 55 × 30 mm e pesa solo circa 515 g esclusa la lente di messa a fuoco, rendendola una delle configurazioni più compatte della nostra gamma laser professionale da 120 W.
Un display OLED integrato fornisce comode informazioni sullo stato del sistema durante il funzionamento, mentre il gruppo di messa a fuoco telescopico 10× consente la regolazione ottica manuale per diverse configurazioni di test controllate.
La batteria ricaricabile, il sistema di raffreddamento e l'elettronica di controllo sono integrati nell'alloggiamento principale, eliminando la necessità di un alimentatore esterno separato durante il funzionamento standard.
Al centro del sistema c'è una sorgente laser Raycus da 120 W che opera a una lunghezza d'onda di 915 nm.
L'architettura compatta a uscita diretta fornisce una piattaforma ottica professionale per la ricerca di laboratorio, la valutazione ingegneristica e la ricerca e sviluppo industriale controllata.
Per i clienti che non necessitano delle dimensioni e del peso di una piattaforma da 260 W, questa configurazione da 120 W offre un'alternativa più portatile.
La portabilità è una delle caratteristiche distintive di questo modello.
Dimensioni dell'unità principale:ca. 160×55×30mm
Peso netto:ca. 515 g, lente esclusa
Il suo involucro sottile rende il sistema particolarmente adatto agli utenti professionali che necessitano di trasportare apparecchiature tra spazi di lavoro o integrare il laser in una configurazione sperimentale compatta.
Rispetto ai sistemi più grandi ad alta potenza, le dimensioni ridotte semplificano anche lo stoccaggio e l'installazione.
Uno schermo OLED integrato fornisce comode informazioni sullo stato operativo direttamente dall'unità principale.
Ciò offre all'operatore una visione più chiara delle condizioni del sistema senza richiedere ulteriori apparecchiature di monitoraggio esterne.
Per le applicazioni professionali che prevedono cicli di test ripetuti, le informazioni sullo stato in tempo reale semplificano inoltre la gestione degli intervalli di funzionamento e raffreddamento.
Il sistema può essere fornito con una lente di messa a fuoco telescopica 10× per il controllo ottico regolabile.
La regolazione manuale della messa a fuoco consente di adattare la configurazione ottica in base alla distanza di lavoro e ai requisiti del progetto.
In condizioni di test adeguate, il sistema può essere configurato per distanze di lavoro fino a circa 10 metri.
La distanza utilizzabile effettiva dipende dalla regolazione della messa a fuoco, dalle caratteristiche del target, dalle condizioni ambientali, dall'allineamento ottico e dallo stato del sistema.
La messa a fuoco deve essere controllata ogni volta che cambia la distanza di lavoro.
Poiché l'uscita primaria da 915 nm non è visibile in modo sicuro all'occhio umano, nel sistema ottico è integrato un laser di riferimento rosso visibile.
Il raggio di allineamento rosso è disposto coassialmente all'uscita principale, fornendo un comodo riferimento visivo durante la configurazione controllata.
Questa configurazione aiuta a semplificare l'allineamento ottico preliminare, in particolare quando si utilizza il gruppo di messa a fuoco regolabile 10×.
Sei celle al litio ad alto scaricamento sono integrate direttamente nell'alloggiamento.
La configurazione della batteria interna fa sì che il sistema non richieda un pacco batteria esterno separato per il normale funzionamento portatile.
I vantaggi dell'architettura di alimentazione integrata includono:
Cablaggio esterno ridotto
Configurazione più rapida dell'attrezzatura
Trasporto più semplice
Archiviazione compatta
Nessun pacco batteria separato da montare
Installazione professionale più pulita
Il caricabatterie in dotazione supporta l'ingresso CA standard da 110 V e 220 V, rendendo il sistema adatto a clienti professionali in diversi mercati internazionali.
I sistemi ottici compatti ad alta potenza richiedono una dissipazione del calore gestita con attenzione.
Questo modello combina il raffreddamento attivo della ventola con il monitoraggio automatico della temperatura.
La ventola di raffreddamento si avvia automaticamente quando la temperatura interna raggiunge circa 35°C.
Mentre il sistema si raffredda, la ventola si ferma a circa 25°C.
Se la temperatura interna supera i 58°C circa, il sistema di protezione interrompe automaticamente l'emissione del laser per proteggere i componenti interni.
Questa architettura automatizzata di gestione termica consente all'operatore di monitorare lo stato del sistema mentre il sistema di raffreddamento risponde alle variazioni della temperatura interna.
Da una condizione completamente raffreddata, il funzionamento continuo è di circa 30 secondi nelle condizioni di test specificate.
Per l'uso professionale di routine, si consigliano cicli di funzionamento intermittenti più brevi invece di azionare ripetutamente il sistema fino all'attivazione della protezione termica.
Il tempo di funzionamento effettivo varia in base a:
Temperatura ambiente
Temperatura iniziale del sistema
Cicli operativi precedenti
Ventilazione
Condizioni della batteria
Configurazione ottica
Lasciare un tempo di raffreddamento sufficiente tra le operazioni ripetute ad alta potenza.
Una chiave di sicurezza rimovibile fornisce il controllo dell'accesso fisico al sistema.
Dopo che l'alimentazione principale è stata abilitata, è necessaria un'ulteriore sequenza di attivazione prima di poter avviare l'uscita ottica.
Questa architettura di controllo multi-fase aiuta a ridurre l'attivazione involontaria ed è particolarmente utile per i laboratori professionali e gli ambienti di ingegneria controllata in cui è necessario gestire l'accesso alle apparecchiature.
| Parametro | Specifica |
|---|---|
| Potenza di uscita ottica | 120 W |
| Lunghezza d'onda | 915 nm |
| Sorgente laser | Raycus |
| Classe Laser | Classe 4 |
| Configurazione dell'uscita | Fascio diretto |
| Alloggiamento | Lega di alluminio |
| Visualizzazione dello stato | OLED integrato |
| Allineamento | Laser di riferimento rosso coassiale |
| Messa a fuoco | Regolabile manualmente |
| Lente ottica | Obiettivo telescopico 10× |
| Distanza di lavoro | Fino a ca. 10 m in condizioni adeguate |
| Batteria | 6 celle al litio ad alta scarica integrate |
| Ingresso di ricarica | 110–220 V CA |
| Raffreddamento | Raffreddamento automatico della ventola |
| Temperatura di avvio della ventola | ca. 35°C |
| Temperatura di arresto della ventola | ca. 25°C |
| Protezione termica | ca. 58°C |
| Runtime continuo | ca. 30 secondi dall'avvio a freddo* |
| Dimensioni dell'unità principale | ca. 160×55×30mm |
| Peso netto | ca. 515 g, esclusa lente |
*La durata operativa effettiva dipende dalla temperatura ambiente, dalla ventilazione, dallo stato della batteria e dai cicli operativi precedenti.
Questa piattaforma laser compatta da 120 W 915 nm può essere presa in considerazione per applicazioni professionali controllate, tra cui:
Ricerca ottica e fotonica
Esperimenti universitari e di laboratorio
Valutazione ingegneristica
Ricerca sulla combustione
Studi sulla risposta termica
Prove sui materiali
Sviluppo del sistema ottico
Ricerca e sviluppo industriale
Dimostrazioni tecniche
Valutazione del prototipo
Integrazione di sistema personalizzata
L'idoneità all'applicazione deve essere valutata in base alle condizioni ottiche richieste, all'ambiente operativo e ai requisiti di sicurezza laser applicabili.
Progetti diversi possono richiedere configurazioni ottiche diverse.
Una configurazione più compatta per progetti in cui non è richiesto un gruppo di messa a fuoco telescopico esterno.
Consigliato per i clienti che necessitano di messa a fuoco regolabile e maggiore flessibilità su diverse distanze di lavoro.
Se non sei sicuro di quale configurazione sia appropriata, comunicaci l'applicazione prevista e la distanza di lavoro prima di ordinare.
Questo modello è particolarmente adatto ai clienti professionali che apprezzano la portabilità e il monitoraggio integrato del sistema.
Design ultraleggero
L'unità principale pesa solo circa 515 g escluso l'obiettivo.
Alloggiamento sottile
Con dimensioni di circa 160 × 55 × 30 mm, il sistema richiede uno spazio di installazione minimo.
Monitoraggio OLED
Le informazioni sullo stato integrate semplificano il monitoraggio del sistema durante il funzionamento professionale.
Batteria integrata
Sei celle ricaricabili ad alto scaricamento eliminano la necessità di un pacco batteria esterno.
Ottica 10× regolabile
Il gruppo di messa a fuoco telescopico opzionale offre maggiore flessibilità per diverse configurazioni controllate.
Fonte Raycus
Una sorgente professionale Raycus da 120W costituisce il cuore del sistema ottico.
A seconda della configurazione scelta il pacchetto può comprendere:
Unità principale laser da 120 W 915 nm
Obiettivo di messa a fuoco telescopico 10×
Caricabatterie
2 chiavi di sicurezza
Accessori correlati
Sono disponibili configurazioni senza obiettivo e con obiettivo di messa a fuoco.
Si prega di confermare la configurazione preferita quando si richiede un preventivo.
Forniamo sistemi laser professionali per laboratori, società di ingegneria, enti di ricerca, integratori di sistemi e distributori.
Per un preventivo accurato, si prega di fornire:
Applicazione + Distanza di lavoro prevista + Quantità richiesta + Configurazione obiettivo + Paese di destinazione
Il nostro team può fornire le informazioni tecniche appropriate, la configurazione disponibile, i tempi di consegna e il preventivo B2B in base ai requisiti del progetto.
È inoltre possibile discutere i requisiti OEM e specifici del progetto.
Alla ricerca di un peso leggeroSistema laser da 120 W 915 nmper un progetto professionale?
Contattaci per ricevere:
Specifiche tecniche dettagliate
Opzioni di configurazione dell'obiettivo
Prezzi B2B
Accessori disponibili
Informazioni sull'OEM
Tempi di consegna
Informazioni sulla spedizione
Inviaci la tua richiesta e la quantità richiesta per ricevere una configurazione e un preventivo consigliati.
Si tratta di un sistema laser ad alta potenza di Classe 4 destinato esclusivamente a personale qualificato che opera in ambienti protetti e controllati.
L'uscita primaria da 915 nm può causare gravi lesioni agli occhi e alla pelle e non è visibile in modo sicuro all'occhio umano.
Sono necessari occhiali protettivi adeguati per la lunghezza d'onda, contenimento del raggio, accesso limitato e procedure professionali di sicurezza laser.
Non dirigere mai il sistema verso persone, animali, veicoli, aerei, strade, finestre, specchi o altre superfici riflettenti.
L'acquirente e l'operatore sono responsabili della conformità ai requisiti normativi locali, di sicurezza laser e di trasporto applicabili.
