| Luogo di origine: | Cina |
| Marca: | Xinland |
| Numero di modello: | 120w |

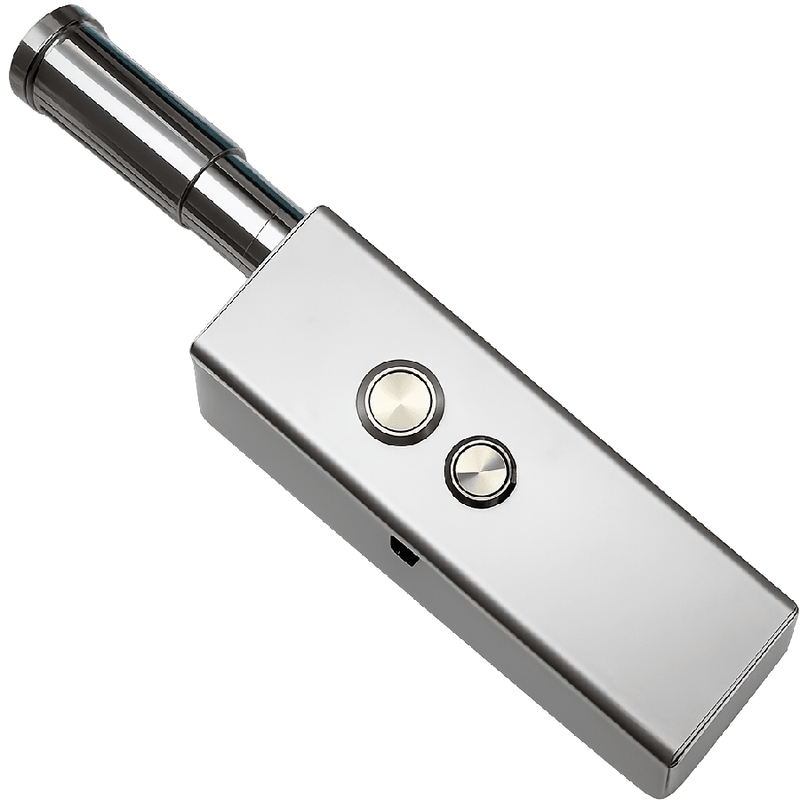

Il sistema laser da 120 W 915 nm è progettato per utenti professionali che necessitano di una piattaforma ottica compatta con messa a fuoco flessibile a diverse distanze di lavoro.
Dotato di ottica regolabile manualmente, batteria Samsung integrata e allineamento visibile coassiale, il sistema può essere configurato per applicazioni controllate da circa 1 metro fino a 15 metri in condizioni adeguate.
La sua architettura di alimentazione autonoma elimina la necessità di una batteria esterna separata, mentre un alloggiamento in lega di alluminio, doppie ventole di raffreddamento e driver a corrente costante forniscono una piattaforma pratica per la ricerca di laboratorio, la valutazione ingegneristica e i test ottici professionali.
Il sistema fornisce un'uscita ottica fino a 120 W a una lunghezza d'onda primaria di 915 nm.
La sua architettura a uscita diretta è progettata per esperimenti ottici professionali, valutazioni ingegneristiche e applicazioni di ricerca controllata in cui è richiesta una sorgente a infrarossi compatta ad alta potenza.
Uno dei principali vantaggi di questo modello è il suo sistema di messa a fuoco flessibile.
La lente di messa a fuoco può essere ruotata ed estesa manualmente in base alla distanza di lavoro richiesta.
Con la regolazione adeguata, il range di lavoro consigliato è pari a circa1–15 metri.
Per applicazioni oltre i 5 metri circa, si consiglia un treppiede stabile, un gimbal o una piattaforma di montaggio fissa per migliorare la stabilità di posizionamento.
Le prestazioni ottiche effettive dipendono dalla precisione della messa a fuoco, dalla stabilità del montaggio, dalle condizioni ambientali e dalle caratteristiche del target.
L'alimentazione è fornita da quattro celle agli ioni di litio Samsung 50E 21700 installate all'interno dell'unità principale.
L'architettura della batteria integrata elimina la necessità di collegare un pacco batteria esterno prima del funzionamento.
Ciò offre numerosi vantaggi per gli utenti professionali:
Preparazione del sistema più rapida
Meno cavi esterni
Trasporto compatto
Installazione di apparecchiature più pulite
Ricarica comoda
Nessun alimentatore separato da montare
Il sistema completo può essere ricaricato tramite la sua interfaccia di ricarica CC utilizzando il caricabatterie in dotazione.
Un driver a corrente costante regolato gestisce l'erogazione elettrica alla sorgente laser.
Questa architettura aiuta a mantenere prestazioni elettriche più costanti man mano che la carica della batteria cambia durante il funzionamento.
Per gli utenti professionali, l'erogazione di potenza regolamentata fornisce anche una piattaforma più controllata per test ingegneristici e di laboratorio ripetibili.
Due ventole di raffreddamento interne lavorano insieme all'involucro in lega di alluminio per rimuovere il calore dal gruppo laser interno.
Le ventole funzionano quando il sistema è alimentato, fornendo un flusso d'aria continuo durante il ciclo operativo.
Un circuito interno di monitoraggio della temperatura fornisce una protezione termica aggiuntiva.
Quando la temperatura interna raggiunge circa 45°C, l'uscita ottica viene automaticamente interrotta.
In condizioni di test a una temperatura ambiente di circa 19°C, un sistema completamente raffreddato ha generalmente funzionato per circa 45-60 secondi prima che venisse attivata la protezione termica.
Il tempo di funzionamento effettivo varia in base alla temperatura ambiente, ai cicli operativi precedenti, alla ventilazione e alle condizioni del sistema.
Per una maggiore durata dei componenti, si consigliano cicli di funzionamento intermittenti con intervalli di raffreddamento sufficienti.
L'uscita primaria da 915 nm non è visibile in modo sicuro all'occhio umano.
Per questo motivo, il sistema incorpora un laser di riferimento rosso visibile posizionato vicino allo stesso asse ottico dell'uscita primaria.
Il punto di riferimento visibile assiste gli operatori addestrati nel posizionamento preliminare e nella regolazione della messa a fuoco durante l'impostazione controllata.
Ciò è particolarmente utile quando si cambia tra diverse distanze di lavoro.
Un semplice indicatore di stato sul retro fornisce informazioni rapide sul livello approssimativo rimanente della batteria.
Verde: livello della batteria alto
Giallo: livello della batteria medio
Rosso: ricarica consigliata
Ciò consente all'operatore di controllare lo stato della batteria senza rimuovere l'alimentatore integrato o collegare apparecchiature di monitoraggio aggiuntive.
L'involucro principale è realizzato in lega di alluminio, garantendo un equilibrio tra resistenza strutturale, prestazioni termiche e portabilità.
L'alloggiamento in metallo aiuta inoltre il sistema di raffreddamento interno trasferendo il calore lontano dal gruppo laser.
In combinazione con la batteria integrata e l'architettura con uscita diretta, il risultato è una piattaforma professionale autonoma che può essere trasportata e installata senza un involucro di alimentazione separato.
| Parametro | Specifica |
|---|---|
| Potenza di uscita ottica | 120 W |
| Lunghezza d'onda | 915 nm |
| Configurazione dell'uscita | Fascio diretto |
| Materiale dell'alloggiamento | Lega di alluminio |
| Batteria | 4×Samsung 50E 21700 |
| Configurazione della batteria | Integrato |
| Autista | Corrente costante |
| Sistema di raffreddamento | Doppie ventole interne |
| Protezione termica | ca. 45°C |
| Allineamento | Laser di riferimento rosso coassiale |
| Messa a fuoco | Regolabile manualmente |
| Intervallo di lavoro consigliato | ca. 1–15 m* |
| In carica | Interfaccia CC |
| Stato della batteria | Indicatore verde/giallo/rosso |
*La distanza di lavoro dipende dalla configurazione ottica selezionata, dalla regolazione della messa a fuoco, dalla stabilità di montaggio e dalle condizioni operative.
Il sistema può essere configurato in base alla distanza di lavoro richiesta.
Adatto principalmente per configurazioni ottiche a breve distanza di circa 1–2 metri.
Consigliato quando è richiesta una maggiore flessibilità di messa a fuoco o distanze di lavoro più lunghe.
Per applicazioni oltre 1 metro circa, è generalmente consigliata una lente di focalizzazione.
Ogni volta che cambia la distanza di lavoro, è necessario regolare nuovamente la messa a fuoco ottica anziché dare per scontato che un'unica impostazione fornisca prestazioni ottimali a ogni distanza.
All'aumentare della distanza di lavoro, piccoli movimenti dell'unità principale possono produrre cambiamenti maggiori nel posizionamento ottico.
Per applicazioni oltre i 5 metri circa, si consiglia di montare il sistema su un treppiede, un gimbal o un altro supporto stabile.
Questo aiuta a migliorare:
Stabilità dell'allineamento
Ripetibilità
Regolazione della messa a fuoco
Consistenza sperimentale
Per le installazioni fisse di laboratorio è possibile utilizzare anche una piattaforma di montaggio dedicata in base alle esigenze di progetto.
Questa piattaforma ottica da 120 W 915 nm può essere presa in considerazione per applicazioni professionali controllate, tra cui:
Ricerca ottica e fotonica
Esperimenti di laboratorio
Valutazione ingegneristica
Test del sistema a infrarossi
Studi sulla risposta materiale
Ricerca sull'effetto termico
Ricerca e sviluppo industriale
Esperimenti di allineamento ottico
Dimostrazioni tecniche
Integrazione di sistema personalizzata
L'idoneità all'applicazione deve essere valutata in base alla distanza di lavoro richiesta, alle condizioni ottiche, all'ambiente operativo e ai requisiti di sicurezza applicabili.
Questo modello è particolarmente adatto ai clienti professionali che richiedono un equilibrio tra portabilità e distanza di lavoro regolabile.
Flessibilità di messa a fuoco estesa
La regolazione ottica manuale supporta configurazioni di lavoro di circa 1–15 m in condizioni adeguate.
Alimentazione integrata
Quattro celle Samsung 50E sono installate direttamente all'interno dell'involucro principale.
Erogazione di potenza regolata
Un driver a corrente costante fornisce energia elettrica controllata alla sorgente laser.
Raffreddamento a doppia ventola
Due ventole interne forniscono un flusso d'aria attivo durante il funzionamento.
Allineamento coassiale
Un raggio di riferimento rosso visibile aiuta nel posizionamento controllato e nella regolazione della messa a fuoco.
Architettura portatile
La batteria, l'elettronica di controllo e il sistema ottico sono integrati in un'unica piattaforma professionale.
Una configurazione tipica può includere:
Unità principale laser da 120 W 915 nm
Lente di messa a fuoco regolabile
Pacco batteria Samsung 50E integrato
Caricabatterie CC
Accessori correlati
La configurazione dell'obiettivo può essere selezionata in base alla distanza di lavoro richiesta dal cliente.
Diverse applicazioni professionali possono richiedere diverse configurazioni ottiche.
Per una raccomandazione e un preventivo accurati, si prega di fornire:
Applicazione + Distanza di lavoro prevista + Quantità richiesta + Paese di destinazione + Requisiti speciali
In base ai requisiti del tuo progetto, possiamo fornire la configurazione appropriata delle lenti, le specifiche tecniche, i prezzi B2B e i tempi di consegna stimati.
È inoltre possibile discutere i requisiti OEM e basati sul progetto.
Hai bisogno di unSistema laser a messa a fuoco regolabile da 120 W 915 nmper il tuo progetto professionale?
Inviaci la tua candidatura, la distanza di lavoro richiesta e la quantità per ricevere:
Specifiche tecniche
Informazioni sulla configurazione dell'obiettivo
Preventivo B2B
Opzioni accessorie
Informazioni sull'OEM
Tempi di consegna
Informazioni sulla spedizione
Comunicaci la distanza di lavoro e la quantità richieste per ottenere una configurazione e un preventivo consigliati.
Si tratta di un sistema laser professionale ad alta potenza destinato esclusivamente a personale qualificato che opera in ambienti protetti e controllati.
L'uscita a 915 nm presenta gravi rischi per gli occhi e la pelle e non è visibile in modo sicuro all'occhio umano. Sono necessari occhiali protettivi adeguati per la lunghezza d'onda, accesso controllato, contenimento del raggio e procedure professionali di sicurezza laser.
Non dirigere mai il sistema verso persone, animali, aerei, veicoli, strade, edifici, finestre, superfici riflettenti o aree pubbliche.
Gli acquirenti e gli operatori sono responsabili del rispetto dei requisiti normativi locali e di sicurezza laser applicabili.
La configurazione ottica appropriata dipende dalla distanza di lavoro e dall'applicazione previste.
Per le configurazioni a distanza più breve, una configurazione ottica compatta potrebbe essere sufficiente. Per distanze di lavoro maggiori, si consiglia una lente di messa a fuoco regolabile e una soluzione di montaggio stabile.
