| Luogo di origine: | Cina |
| Marca: | Xinland |
| Numero di modello: | 120w |
Progettato per la ricerca ottica professionale e le applicazioni di ingegneria controllata, questo sistema laser da 120 W 915 nm combina una sorgente laser Raycus con un grande gruppo di messa a fuoco regolabile manualmente 50×.
La configurazione ottica supporta distanze di lavoro da circa 1 metro fino a 20 metri in condizioni adeguate, fornendo una maggiore flessibilità di messa a fuoco rispetto ai sistemi laser compatti standard.
Un sistema di batterie ricaricabili, un raggio di allineamento rosso coassiale e una protezione termica integrata sono incorporati nella piattaforma cilindrica portatile, rendendo il sistema adatto a laboratori, gruppi di ingegneri e progetti di ricerca professionale che richiedono una sorgente laser a infrarossi autonoma.
Il sistema è costruito attorno a una sorgente laser Raycus con una potenza nominale della pompa di circa 125 W e un'uscita ottica di circa 120 W.
Operando a 915 nm, l'uscita primaria nel vicino infrarosso fornisce una piattaforma ottica ad alta potenza per ricerca controllata, valutazione ingegneristica e test professionali specializzati.
Il consumo di energia elettrica è di circa 240 W.
Il gruppo di messa a fuoco 50× è una delle caratteristiche distintive di questo modello.
Un meccanismo di messa a fuoco rotante filettato consente agli operatori addestrati di regolare manualmente la configurazione ottica in base alla distanza di lavoro richiesta.
Ciò fornisce una maggiore flessibilità per i progetti professionali in cui potrebbe essere necessario configurare lo stesso sistema laser per diverse distanze di prova.
Ogni volta che cambia la distanza di lavoro, la messa a fuoco ottica deve essere regolata nuovamente.
Senza la lente di messa a fuoco, il sistema è destinato principalmente a configurazioni a breve distanza di circa 1 metro.
Con l'ottica di focalizzazione 50× regolata correttamente, il campo di lavoro consigliato può estendersi da circa 1 a 20 metri in condizioni adeguate.
La distanza utilizzabile effettiva dipende da:
Precisione della messa a fuoco
Stabilità di montaggio
Visibilità atmosferica
Condizioni della batteria
Allineamento ottico
Condizioni ambientali
Per le applicazioni a lunga distanza, il montaggio stabile diventa sempre più importante.
Per applicazioni oltre gli 8-10 metri circa, il sistema deve essere installato su un treppiede, un gimbal o un'altra piattaforma di montaggio stabile.
A distanze maggiori, anche piccoli movimenti dell'unità principale possono produrre cambiamenti significativi nel posizionamento ottico.
Un sistema di montaggio stabile aiuta a migliorare la ripetibilità dell'allineamento e la regolazione della messa a fuoco durante i test controllati.
Poiché l'uscita primaria da 915 nm non è visibile in modo sicuro all'occhio umano, il sistema incorpora un raggio di allineamento rosso visibile posizionato lungo l'asse ottico.
Il riferimento rosso fornisce un comodo aiuto visivo durante il posizionamento preliminare del sistema e la regolazione ottica.
È progettato solo per scopi di allineamento e non funziona come un sistema di misurazione della distanza.
Quattro celle agli ioni di litio 21700 protette forniscono energia per l'intero sistema.
La configurazione della batteria include una scheda di protezione integrata e supporta correnti di carica fino a 4A.
Configurazione della batteria
4 celle agli ioni di litio 21700 protette
Capacità 5000 mAh
Protezione batteria integrata
Ricarica rapida fino a 4A
Caricabatterie dedicato incluso
La durata della batteria varia in base al ciclo operativo, alla temperatura del sistema, alle condizioni della batteria e allo stato di carica.
Rispetto alle configurazioni di ricarica a corrente inferiore, il sistema di ricarica supportato da 4 A aiuta a ridurre i tempi di preparazione tra le sessioni operative professionali.
Ciò può essere particolarmente utile per progetti di laboratorio o di ingegneria che comportano test ripetuti su più sessioni.
Un sistema integrato di monitoraggio della temperatura aiuta a proteggere la sorgente laser interna dal calore eccessivo.
Quando la temperatura interna raggiunge circa 45°C, l'uscita ottica viene automaticamente interrotta.
Durante i test a una temperatura ambiente di circa 24°C, la protezione termica si attiva generalmente dopo circa 30–40 secondi di funzionamento continuo da uno stato completamente raffreddato.
Il tempo di funzionamento effettivo varia in base a:
Temperatura ambiente
Temperatura iniziale del sistema
Cicli operativi precedenti
Ventilazione
Condizioni della batteria
Per migliorare la stabilità termica e la durata dei componenti, si consigliano cicli operativi intermittenti più brevi.
Per progetti professionali che richiedono periodi di funzionamento più lunghi, è possibile discutere opzioni personalizzate di gestione termica.

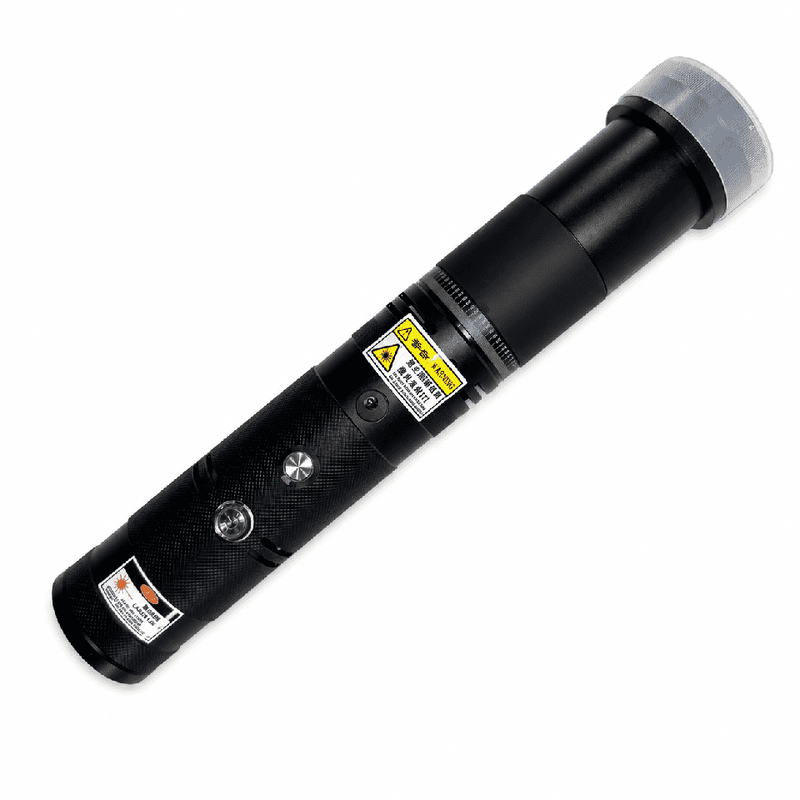

Nonostante il gruppo di messa a fuoco più grande da 50×, il sistema principale mantiene una forma cilindrica relativamente compatta.
Lunghezza dell'unità principale:ca. 36 cm
Diametro del corpo:ca. 6 cm
Diametro lente di messa a fuoco:ca. 7 cm
Peso lordo di spedizione:ca. 1,6 kg
L'architettura portatile integra la sorgente laser, il sistema di alimentazione ricaricabile e l'elettronica di controllo senza richiedere un involucro esterno separato per la batteria.
| Parametro | Specifica |
|---|---|
| Potenza di uscita ottica | ca. 120 W |
| Alimentazione della pompa | ca. 125 W |
| Sorgente laser | Raycus |
| Lunghezza d'onda | 915 nm |
| Consumo elettrico | ca. 240 W |
| Configurazione ottica | Uscita diretta |
| Intervallo di lavoro consigliato | ca. 1–20 m* |
| Gamma senza lenti | ca. 1 m |
| Ottica di focalizzazione | Obiettivo regolabile manualmente 50× |
| Regolazione della messa a fuoco | Meccanismo rotante filettato |
| Allineamento | Raggio di riferimento rosso coassiale |
| Batteria | 4 celle 21700 protette |
| Capacità della batteria | 5000 mAh |
| Ricarica veloce | Fino a 4A |
| Protezione termica | ca. 45°C |
| Runtime tipico con avvio a freddo | ca. 30–40 secondi a 24°C* |
| Lunghezza dell'unità principale | ca. 36 cm |
| Diametro del corpo | ca. 6 cm |
| Diametro della lente | ca. 7 cm |
| Peso lordo | ca. 1,6 kg |
*Le prestazioni effettive dipendono dalle condizioni ambientali, dalla regolazione ottica, dalla stabilità di montaggio e dallo stato del sistema.
Questa piattaforma ottica da 120 W 915 nm può essere presa in considerazione per applicazioni professionali controllate, tra cui:
Ricerca ottica e fotonica
Esperimenti di laboratorio
Valutazione del sistema a infrarossi
Test di ingegneria
Studi sulla risposta materiale
Ricerca sull'effetto termico
Ricerca e sviluppo industriale
Dimostrazioni tecniche
Sviluppo del sistema ottico
Integrazione professionale personalizzata
La configurazione appropriata deve essere selezionata in base alla distanza di lavoro, all'ambiente operativo e ai requisiti del progetto.
Questa configurazione è particolarmente adatta per i clienti professionali che richiedono una maggiore flessibilità di regolazione ottica rispetto a un sistema di messa a fuoco compatto standard.
Flessibilità estesa della distanza di lavoro
Il gruppo ottico 50× supporta configurazioni controllate su una distanza di circa 1–20 m in condizioni adeguate.
Sorgente laser Raycus
Una sorgente professionale Raycus da 120W costituisce il cuore del sistema.
Regolazione manuale di precisione
Il meccanismo di messa a fuoco filettato consente di regolare la configurazione ottica in base alla distanza di lavoro effettiva.
Alimentazione ricaricabile integrata
Quattro celle 21700 protette forniscono una soluzione di alimentazione autonoma.
Ricarica rapida 4A
La ricarica a corrente più elevata riduce i tempi di preparazione tra le sessioni operative.
Allineamento coassiale
Il raggio di riferimento rosso visibile assiste nell'impostazione e nel posizionamento professionali.
Un sistema tipico include:
Unità principale laser da 120 W 915 nm
Gruppo di messa a fuoco regolabile 50×
Sistema di batterie 21700 ricaricabili
Caricabatterie veloce
Accessori correlati
La configurazione del pacchetto può essere modificata in base ai requisiti del progetto B2B.
Forniamo sistemi laser professionali per laboratori, enti di ricerca, società di ingegneria, integratori di sistemi e distributori.
Per aiutarci a consigliare la configurazione appropriata, fornisci:
Applicazione + Distanza lavorativa richiesta + Quantità + Paese di destinazione + Requisiti speciali
Il nostro team può fornire specifiche tecniche, opzioni di configurazione disponibili, prezzi B2B e tempi di consegna stimati in base ai requisiti del progetto.
Hai bisogno di unSistema laser da 120 W 915 nm con capacità di messa a fuoco estesa?
Inviaci la tua candidatura, la distanza di lavoro prevista e la quantità richiesta per ricevere:
Specifiche tecniche dettagliate
Informazioni sulla configurazione ottica
Preventivo B2B
Opzioni accessorie
Informazioni sull'OEM
Tempi di consegna
Informazioni sulla spedizione
Comunicaci la tua distanza di lavoro e i requisiti del progetto per ricevere una configurazione e un preventivo consigliati.
Si tratta di un sistema laser ad alta potenza di Classe 4 destinato esclusivamente a personale addestrato che opera in ambienti professionali protetti e controllati.
L'uscita a 915 nm presenta gravi rischi per gli occhi e la pelle e non è visibile in modo sicuro all'occhio umano. Sono necessari occhiali protettivi adeguati per la lunghezza d'onda, contenimento del raggio, accesso limitato e procedure professionali di sicurezza laser.
Non dirigere mai il sistema verso persone, animali, veicoli, aerei, strade, edifici, finestre, superfici riflettenti o aree pubbliche.
Gli acquirenti e gli operatori sono responsabili del rispetto dei requisiti normativi locali e di sicurezza laser applicabili.
